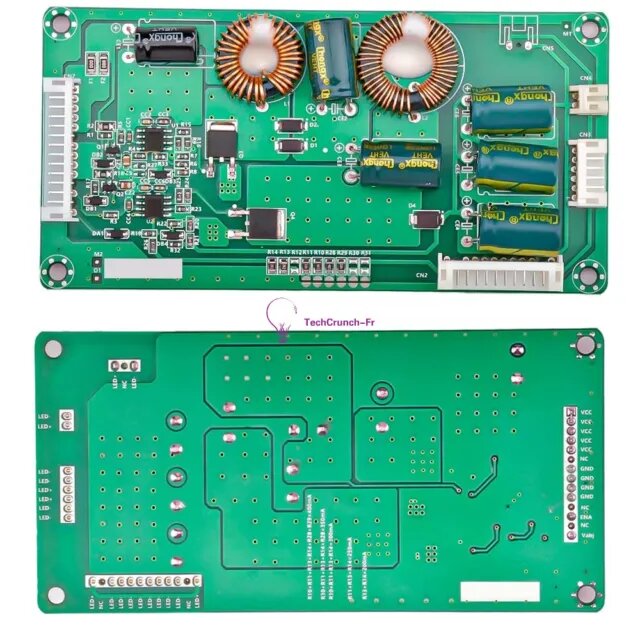

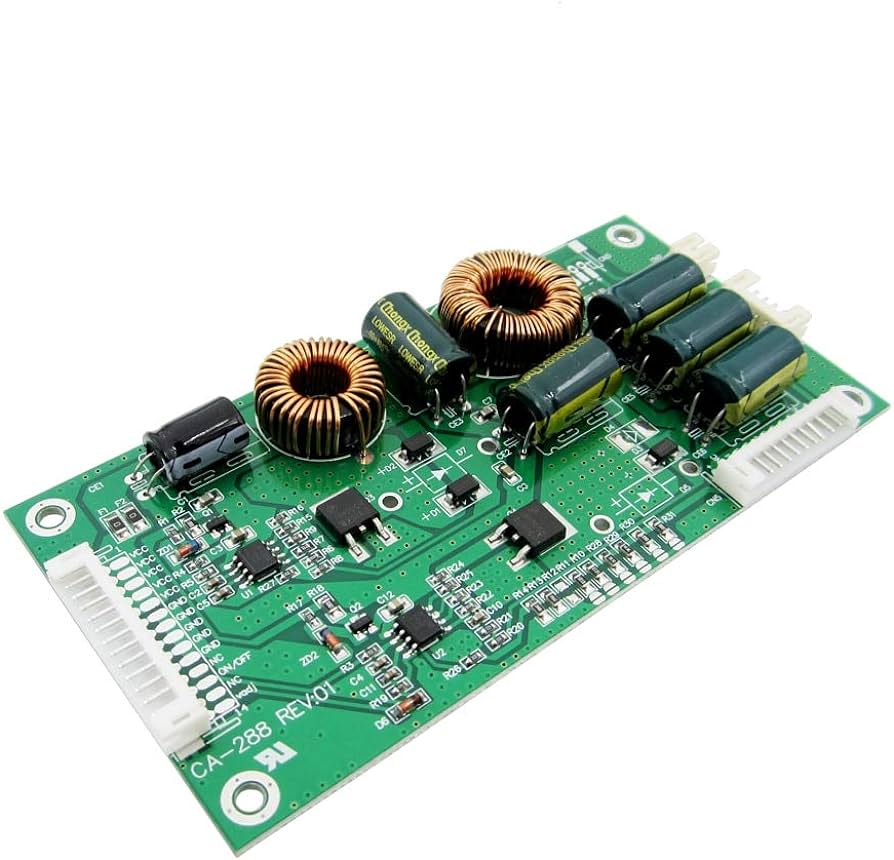

Carte Led Driver CA-288 universel 26-55 pouces LED LCD TV rétro-éclairage carte pilote TV Booster Module à courant constant carte haute tension
Utilisations: pour les écrans TV LED de 26 à 55 pouces, la tension dépasse 100 V et supérieure à 165 V.
Plage de tension d’entrée : 19-45 V CC
Plage de tension de sortie : 60-165 V CC
Courant de sortie: 10MA-1000MA peut être réglé
La tension de fonctionnement de la barre lumineuse doit être comprise entre 60 V et 165 V. Ne peut pas être inférieure à 60 V. Ne peut pas être supérieure à 165 V, la condition de tension limite de fonctionnement de conception de ce produit ne doit pas être supérieure à 165 V. Si cette tension est dépassée, l’écran peut être noir ou la lampe peut scintiller. Ce produit n’a qu’un courant constant, pas de tension constante, et la tension sera automatiquement ajustée à la tension correspondante en fonction de la tension requise de la barre lumineuse, vous n’avez donc pas besoin d’emmêler la tension mesurée à vide.
Éclairez correctement les problèmes qui peuvent être rencontrés :
1. La luminosité n’est pas suffisante, l’écran est évidemment plus sombre que la carte d’origine, il peut y avoir deux raisons :
Tout d’abord, après avoir connecté le pied de gradation, essayez de régler la luminosité avec la télécommande. Si cela ne peut pas être résolu, testez la tension de la broche réelle. (Remarque : la luminosité est la plus élevée lorsque le produit est à 0 V, et la luminosité est lale plus sombrelorsque la tension est élevée.) Si la plage de tension du mode de tension analogique est comprise entre 0V-5V ou 0V-3,3V, cela doit être ajusté si la tension est toujours à une tension élevée et ne peut pas être réduite. S’il s’agit d’un signal PWM, la tension est stable à 3,3V. À ce stade, si la lumière est réglée sur la plus brillante ou si l’exigence n’est pas satisfaite, le deuxième schéma doit être mis en œuvre.
Deuxièmement, ajustez la résistance sur la carte et augmentez le courant pour répondre aux exigences.
